H100LLC2.0集成变压器H100
●效率高、发热量低
HC 系列变压器是深圳进化科技开发的新一代 LLC2.0 专用变压器。其在磁路结构、 气隙设置、绕线方法、绝缘方式和组装方式都进行了改进，完全颠覆了原有的 LLC 变压器结构；其应用的高通500软磁材料使得功率密度大幅提升。使用HC系列变压器的LLC系统中，使用肖特基整流，可以轻松达到96%以上的系统效率；使用同步整流， 可达到 98%的系统效率。体积约为通用变压器的 30%；可减小约 50%的变压器功耗。
●体积小、功率密度高

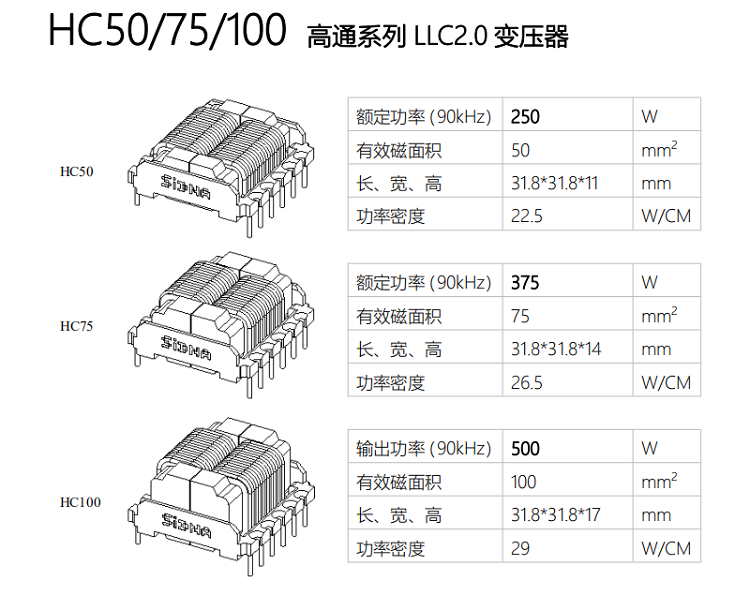

HC50 的体积大致相当于 EF25 变压器，但其功率密度约为 EF25 的 5 倍，高度仅 为 11mm。为超薄隔离开关电源提供了全新的解决方案。
●耐温高
在高功率密度环境下应用，散热条件也相对有限，HC 系列变压器可在自身最高温 度 150℃的情况下长期工作。
